产品信息

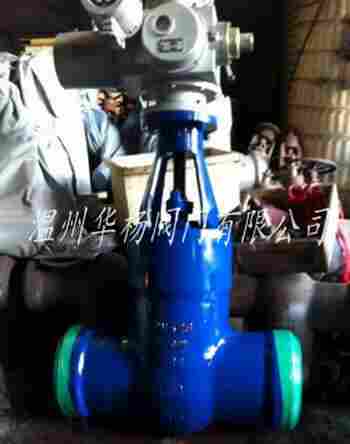

产品名称：Z961Y电站闸阀
产品型号：Z961Y
生产厂商：温州华杨
产品数量：100000
产品单价：111.00RMB
产品介绍

结构特点：
设计、制造、检验、标记、供货等均符合相关国内GB、JB、DL等有关标准。
材质符合ASME、JIS、GB、JB、DL等国内外相关标准。
所有阀门的密封副均采用不同硬度的Stellite硬质合金堆焊而成，密封副配对合理，密封性能好：耐高温、硬 度高、抗擦伤、耐冲蚀、寿命长。
上密封面采用奥氏体不锈钢或Stellite硬质合金堆焊而成，密封可靠、耐腐蚀，更换填料可在不停机的情况下进行，不影响系统运行。
体盖采用压力自紧式密封结构，压力越高，密封性能越好。
闸阀采用双闸板或弹性闸板结构，密封可靠，动作灵活，维修方便。
阀杆螺母与支架连接部分安装了推力球轴承，转动力矩小、启闭灵活、省力省电。
电动装置择用产品，具有体积小、重量轻、功能全、性能可靠的优点，还可与程控电脑配套使用，进行远距离操作。

1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

详细资料

详细资料：

高温高压焊接闸阀工作原理：

设计制造按JB／T3395等标准，可与国产设备配套使用。高温高压焊接闸阀中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为焊接结构，适应不同的接管要求。闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

【电站焊接闸阀主要零件的材料说明】

阀 体 WCB、A105 WC6、12Cr1MoV WC9、12Cr1MoV
阀 盖 WCB、35 WC6、12CrMoV WC6、12Cr1MoV
支 架 WCB WCB WCB
闸 板 WCB WC6 WC9
阀 杆 2Cr13 25Cr2MoV、20Cr1MoV1A 25Cr2MoV、20Cr1MoV1A
阀 座 25 304 304
密封环 包覆垫、增强柔性石墨
填 料 增强柔性石墨
阀杆螺母 ZCuA110Fe3

Z960Y、Z962Y主要外形尺寸：

公称通径DNNominal diameter 主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions 电动装置Electric dewice 重量(kg)Weight
d L H L1 L2
Z960H、Z962H、Z960Y、Z962Y-250
100 84 406 1164 437 277 DZW45 234
125 100 483 1402 437 277 DZW60 343
175 158 711 1650 554 309 DZW
0 864 1650 554 309 DZW
0 1067 2106 764 398 DZW350 1973
Z961H、Z962H、Z961Y、Z962Y-320
100 96 533 1236 437 277 DZW60 291
125 118 610 1302 437 277 DZW60 315
150 148 762 1403 526 283 DZW90 672
50 554 309 DZW
2 1041 1650 554 309 DZW180 696
Z960H、Z961H、Z960Y、Z961Y-P54 100V
50 554 309 DZW
2 1041 1650 554 309 DZW
2 1041 1795 554 309 DZW
94 1245 2080 554 309 DZW250 2125
Z961H、Z962H、Z961Y、Z962Y-P54 170V
125 98 630 1230 437 277 DZW60 312
225 186 1060 1680 554 309 DZW
78   DZW500 2834
325 310 1448 2265 690 398 DZW500 2632
350 338   DZWC-4 5591

结构特点：

设计、制造、检验、标记、供货等均符合相关国内GB、JB、DL等有关标准。
材质符合ASME、JIS、GB、JB、DL等国内外相关标准。
所有阀门的密封副均采用不同硬度的Stellite硬质合金堆焊而成，密封副配对合理，密封性能好：耐高温、硬 度高、抗擦伤、耐冲蚀、寿命长。
上密封面采用奥氏体不锈钢或Stellite硬质合金堆焊而成，密封可靠、耐腐蚀，更换填料可在不停机的情况下进行，不影响系统运行。
体盖采用压力自紧式密封结构，压力越高，密封性能越好。
闸阀采用双闸板或弹性闸板结构，密封可靠，动作灵活，维修方便。
阀杆螺母与支架连接部分安装了推力球轴承，转动力矩小、启闭灵活、省力省电。
电动装置择用产品，具有体积小、重量轻、功能全、性能可靠的优点，还可与程控电脑配套使用，进行远距离操作。

1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

技术工艺优势：
1、壳体采用锻造及铸造两种工艺选项，外观光洁，组织均匀，满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；
2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；
3、背密封设计，有效保护密封填料，杜绝跑冒滴漏；
4、高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；
5、阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；
6、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；
7、双向承压密封设计，满足各类特殊工况的苛刻要求；
8、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测；
9、Z60 系列的闸板弹性槽设计，自动补偿加工误差，适应高温工况，避免咬死； Z62Y 系列为双闸板设计，闸板自动矫正加工误差，始终保持密封面 吻合度，特别便于用户现场维修保养；
10、阀盖自紧密封设计，压力越高，密封越可靠；

标准规范：
设计制造标准：JB/T 3595、GB/T12234、ASME B16.34
结构长度标准：JB/T 3595、GB/T 12221-2005
接口连接尺寸：JB/T 3595、GB/T 12224
压力温度等级：JB/T3595、GB/T 12224-2005

试验检验标准：JB/T3595、MSS SP61、GB/T 13927-2008

订货须知：

    一、①Z961Y高温高压闸阀产品名称与型号②Z961Y高温高压闸阀口径③Z961Y高温高压闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华扬的阀门为您审核把关。
