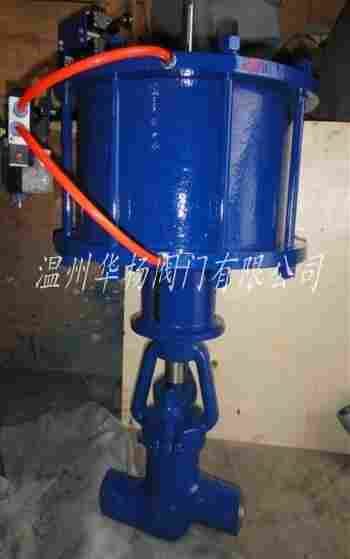

产品名称：J661Y电站截止阀
产品型号：J661Y
生产厂商：温州华杨
产品数量：10000
产品单价：1200.00RMB
产品介绍

本公司生产的气动高压截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。气动截止阀本阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

详细资料

产品概述：

本公司经营的气动高压截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。

气动高压焊接截止阀J661Y执行标准
设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928

气动高压焊接截止阀J661Y 主要零件材料

1 阀体 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2 阀芯 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3 阀杆 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4 阀盖 WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5 填料 柔性石墨、PTFE
6 填料压盖 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
7 电动执行器 壳体（HT200、WCB）

气动高压焊接截止阀J661Y产品概述
本公司生产的气动高压截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。气动截止阀本阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。温州华扬阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

气动高压焊接截止阀J661Y主要性能规范

型号 公称通径
DN（mm） 		尺寸（mm）
d L H D0
J661Y-200 50 55 350 497 320
100 109 600 806 640
J661Y-250 10 10 110 230 140
20 19 150 272 180
25 22 180 308 240
32 26 180 308 240
40 36 250 493 320
50 42 250 493 320
65 56 340 775 460
80 64 390 848 510
100 84 480 910 560
J661Y-P54 100V 10 12 110 170 160
20 23 150 270 200
25 27 180 270 200
32 32 180 365 240
40 36 250 493 320
50 45 350 580 320
65 57.6 430 602 360
80 74 470 660 500
100 84 480 910 560
J661Y-320
J661Y-P54 140V 		10 10 110 230 140
20 19 150 272 180
25 22 180 308 240
32 26 180 308 240
40 36 250 493 320
50 42 250 493 320
65 60 470 895 560
80 80 570 1085 700
100 96 660 1045 700
J61Y-P57 170V 10 10 110 230 140
20 19 150 272 180
25 22 180 308 240
32 26 180 308 240
40 36 250 493 320
50 42 250 493 320
65 60 762 1155 610
80 74 864 1315 900
100 88 965 1475 900

气动高压焊接截止阀J661Y压力等级

试验压力（MPa） 公称压力（MPa） 压力级（） JIS（K）
.0 900 1500 20K 40K
强度试验 24.0 30.0 37.5 48.0 22.5 39.0 7.5 16.5
密封试验 .2
工作温度 ≤425℃
适用介质 水、蒸汽、腐蚀性介质
气动电站截止阀结构特点：
1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

	气动高压焊接截止阀J661Y产品特点
1、产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3、阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
5、阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。





	气动高压焊接截止阀J661Y主要技术参数










			阀体型式



			高压锻造阀









			阀芯型式



			柱塞式（锥面）









			公称通径



			DN10 ～ DN100









			公称压力



			PN20.0～32.0MPa









			连接形式



			焊接式 （对焊、承插焊）












订货须知：



		    一、①J661Y气动焊接截止阀产品名称与型号②J661Y气动焊接截止阀口径③J661Y焊接气动截止阀是否带附件以便我们的为您正确选型。




		    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。




		    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华扬的阀门为您审核把关。
