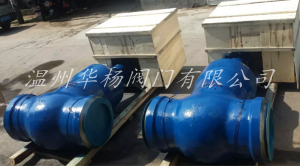

电站闸阀产品信息
|
|
||||||||||
高温高压电站闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
详细资料：
高温高压电站闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
Z961Y-P54170V 型高温高压电动电站闸阀主要外形及结构尺寸（mm） DN L d H L1 D0 转矩/N·m 重量/kg
| 100 | 550 | 105 | 140 | 911 | 305 | 970 | 257 |
| 125 | 600 | 124 | 1115 | 1052 | 305 | 1200 | 350 |
| 150 | 700 | 150 | 1390 | 1052 | 305 | 2000 | 520 |
| 175 | 750 | 175 | 1485 | 1052 | 458 | 2000 | 680 |
| 225 | 850 | 217 | 1650 | 1052 | 458 | 2700 | 990 |
| 300 | 1397 | 265 | 2265 | 1378 | 610 | 4000 | 2632 |
| 350 | 1550 | 368 | 2536 | 1378 | 610 | 5800 | 2600 |
|
产品执行标准: Z961Y-P54100V电动电站闸阀执行标准 |
|
产品规范 |
设计规范 |
结构长度 |
压力温度等级： |
试验与检验 |
|
JB/T3595-2002、 E101、DL/T531 |
E101JB/T3595-2002、GB/T12221-2005 |
E101JB/T3595-2002 |
JB/T3595-2002 |
|
主要性能规范: Z961Y-P54100V电动电站闸阀主要性能规范 |
|
产品型号 |
试验压力(MPa) |
密封试验 /上密封实验 |
工作温 度(℃) |
适用 介质 |
||
|
公称压力PN(MPa) |
强度试验 PN(MPa) |
|||||
|
Z961Y（0/2）-P54100V |
20.0 |
30.0 |
22.0 |
≤540℃ |
水、蒸汽、油品等 |
|
|
Z961Y（0/2）-P54140V0 |
25.0 |
37.5 |
27.5 |
|||
|
Z961Y（0/2）-P54170V |
32.0 |
48.0 |
36.0 |
|||
Z961Y-P54100V电动电站闸阀的特点与用途:
1、阀门与管路连接采用焊接方式结构。
2、采用压力自紧式密封，压力越高，密封性能越好。
3、流动阻力小：阀门通道为直通型，介质成直线流动，流动阻力损失很小。
4、启、闭力矩小：本阀采用手动（电动）操作，操作装置中配螺母采用内涵式结构，并可自注油嘴加注润滑剂，减小磨轻松灵活。
5、便于操作：本阀采用明杆升降式，阀杆从手轮上梯形螺纹在阀杆的上半部，不与介质直接接触，不受介质腐阀门开启高度可以从螺纹处直接看出，便于操作。
6、密封可靠：本阀闸板采用楔式弹性单闸板结构，动补尝由于异常负荷或温度引起的阀体变形，密封可靠，不会产生闸板楔死现象。
7、电动阀门采用电动头多回转型 ，电动阀门同电动装置驱动，使闸板上升、下降，从而 带动闸板上、下运动，开启、关闭阀门，手动阀门 ，采用手轮，顺时针方向旋转，闸板下降，阀门关闭，逆时针方旋转，闸板上升，阀门开启。
200℃以上的高温阀门，由于安装时处于常温，而正常使用后温度升高，螺栓受热膨胀，间隙加大，所以必须再次拧紧，叫做“热紧”，操做人要注意这一工作，否则容易发生泄露。
Z961Y-P54/170V电站闸阀标准规范：
设计制造标准：ASME B16.34 E101
结构长度标准：ASME B16.34 E101
焊接连接尺寸：JB/T 3595-93、ASME B16.25
压力温度等级：ASME B16.34 E101
性能规范Property and specifiecation：
|
产品型号 公称压力 |
试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
| 强度试验 | 密封试验/上密封实验 | |||||
| Z961Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽、蒸汽 |
| Z962H-320 | 32 | 48 | 36 | - | ≤425 | |
| Z960Y-P54100 | - | 30 | 22 | 540℃为10MPa | ≤540 | |
| Z962Y-P54170 | - | 48 | 36 | 540℃为17 MPa | ≤540 | |
高温高压阀门主要零件材料Matecrial for main parts：
| 零件名称Part name | 材料牌号Material designation | ||
| 阀体Body | WCB | WC6 | WC9 |
| 阀板Disc | WCB | WC6 | WC9 |
| 阀盖Bonnet | 25 | 12Cr1Mo1VA | |
| 阀杆Stem | 1Cr17Ni2 | 20Cr1Mo1VA | |
| 阀座Seat | 25 | 12Cr1Mo1VA | |
| 密封环Sealing ring | S软钢(增强柔性石墨)S soft steel (flexible graphite) | S软钢S soft steel | F软钢F Soft steel |
| 填料Packing | 增强柔性石墨Fexible graphite | ||
| 支架Yoke | WCB | WCB或WC6 | |
| 阀杆螺母Stem nut | 45(ZCuZn25A16Fe3Mn3) | ||
| 四开环Four piece ring | 1Cr13 | 20Cr1MoVA | |
订货须知：
一、①电站闸阀产品名称与型号②电站闸阀口径③电站闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
